Rein optisch lassen sich E und P Typen (EL95 und PL95 z. B.) nicht ohne weiteres unterscheiden. Hier hilft nur noch ein 6,3 V Transformatorausgang und das Vergleichen der Farbtemperaturen der Kathoden. Bei EL/PL504 ist das noch einfach: Die PL504 bleibt bei 6,3 V deutlich im Infrarotbereich. Bei EL/PL95 kann es dann schon ratsam sein, zusätzlich die Stromaufnahme zu messen.

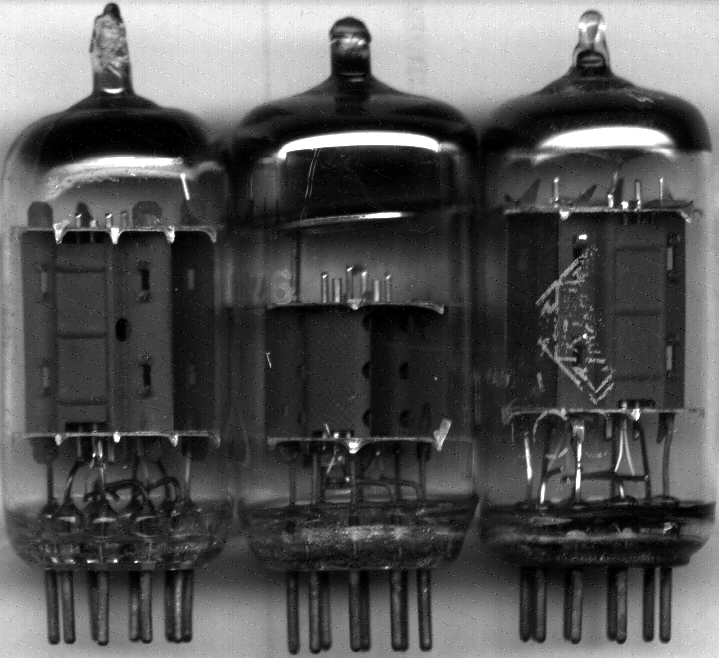

Die Anschlußbelegung dieser Typen ist gleich, meistens auch der Systemaufbau. So könnte theoretisch eine optisch gleiche ECC83 auch 2,75 W Anodenverlustleistung "verbraten" wie die ECC82.

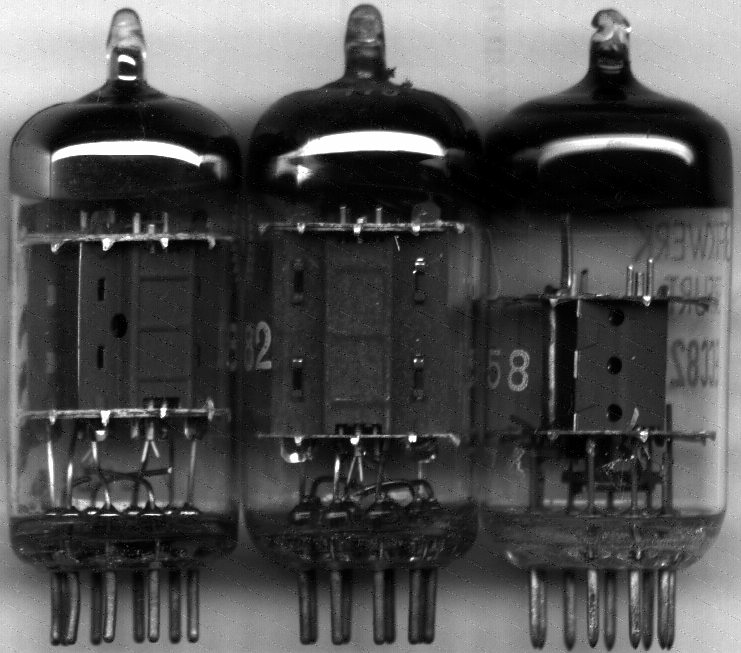

Diese beiden Typen unterscheiden sich laut Datenblatt stark durch ihren Durchgriff. Das spiegelt sich in der Art, wie die Gitterspirale gewickelt ist wieder. Die der ECC82 ist viel lockerer, was man deutlich sieht, wenn man die beiden Typen nebeneinander stellt und durch das "Guckloch" vergleicht:
 |
| Links eine ECC82, rechts eine ECC83. |
Eine sichere Unterscheidung ist im Durchlichtverfahren möglich: Mit einer Taschenlampe leuchte man durch die vorhandenen Öffnungen im Anodenblech. Bei der EH90 erhält man eine Abschattung durch das Kathodenröhrchen, während diese Abschattung bei der EK90 durch die Strahlleitbleche im System wesentlich breiter ist.
Bei diesen Typen sind die Anschlüsse für G3 und G2+4 miteinander vertauscht.

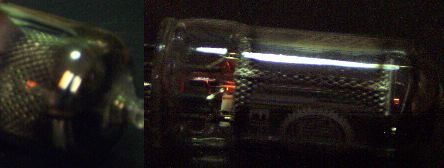

Die EF41 hat eine runde Kathode, die durch den gesamten Röhrenkolben geht, während die EF42 eine Rechteckkathode spendiert bekommen hat und auch ein kleineres System aufweist. Durch die meist großzügig vorhandenen Abschirmnetze kann man das oft nur durch Anlegen der Heizspannung und Beobachten der jetzt besser sichtbaren Kathode feststellen.
Die EF42 kann als Vorgänger der EF80 angesehen werden, während die EF41 der Vorgänger der EF89 ist.
 |
| Links eine EF42: Die
Kathode endet noch im Abschirmnetz, rechts eine EF41: Die Kathode reicht durch das komplette System hindurch. |

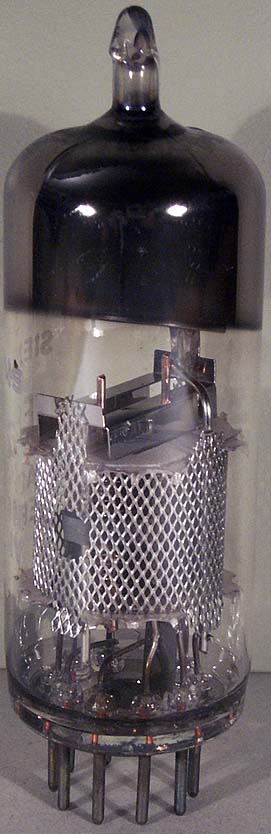

Eine Unterscheidung nur anhand optischer Merkmale ist nicht zuverlässig möglich. Manche EF85 haben den Kontakt für G2 auf der Systemoberseite angeschlossen, so wie bei EF183/184. Eine letzte Gewißheit kann allerdings nur eine Messung erbringen, da bei hohen negativen Gittervorspannungen im Bereich ≥ 10 V der 85er Regelkennlinientyp noch Anodenstrom fließen läßt, während der normale 80er Typ völlig gesperrt ist.
Die Kolbenhöhen der EF18x sind durchweg geringer als die der EF80 und EF85.
Bei der Unterscheidung der 83er und 86 Typen untereinander gilt ähnliches wie bei EF80/85: Die EF83 besitzt eine Regelkennlinie, die EF86 nicht.
Die Unterscheidung der E- und P-Typen ist einfach: Die P-Typen besitzen allesamt den klassischen Heizfaden, welcher wie ein umgekehrtes Y in das Kathodenröhrchen eingeschoben ist. Die E-Typen allerdings haben den Heizfaden zwecks besserer brummsymmetrierung bifilar auf ein winziges Keramikröhrchen gewickelt. Der Heizfadenanschluß sieht eher aus wie ein winziger Kloß vom Isoliermaterial, manchmal sieht man auch das Keramikröhrchen ein bißchen.
 |
| Links eine E-Type, rechts eine P-Type. |

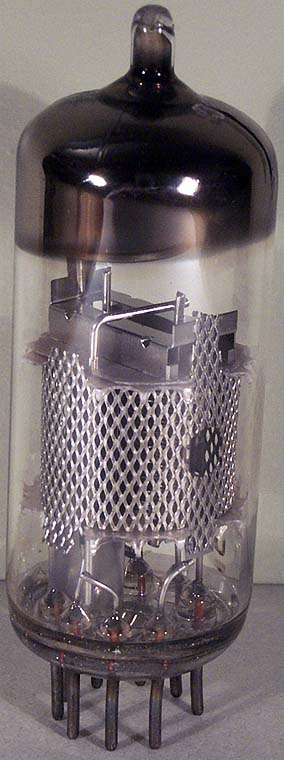

Hier gilt ähnliches wie bei EF80/85: Die EF183 besitzt eine Regelkennlinie, die EF184 nicht.

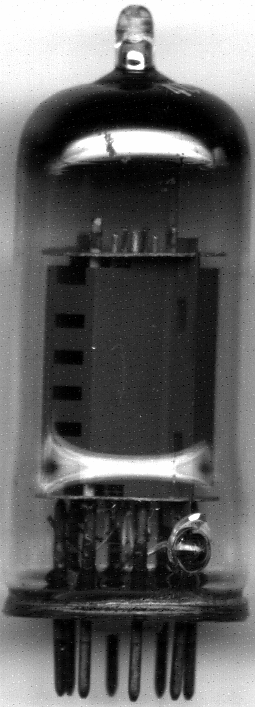

Dieser Typ ist leider extrem selten geworden. Grundig hat diese Rimlockröhre als Endstufe in einem alten Tonbandkoffer verbaut. Der technische Nachfolger ist die EL85, die sich auch nur geringfügig in den Röhrendaten unterscheidet.

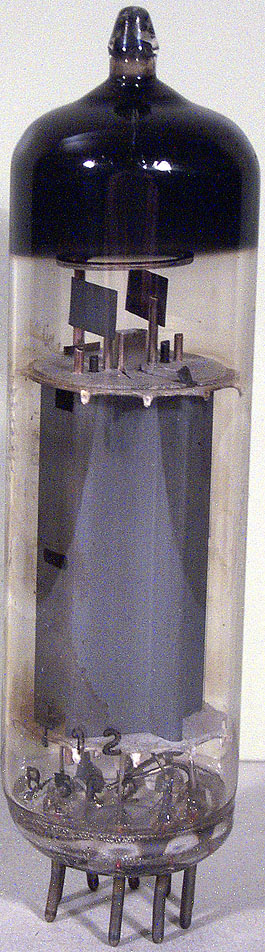

Die publizierten technischen Daten der beiden genannten Typen zeigen viele Übereinstimmungen in den relevanten Werten. Das läßt folgende Schlüsse zu:
- Die PL82 ist der Nachfolgetyp der UL41 und ggfs. auch EL41
- Die Typen sind im Rahmen einer Anpassung der Heizung und Fassung untereinander austauschbar. Hier kann auch statt eines Heiztransformators ein Heizvorkondensator von 4,16 µF eingebaut werden.

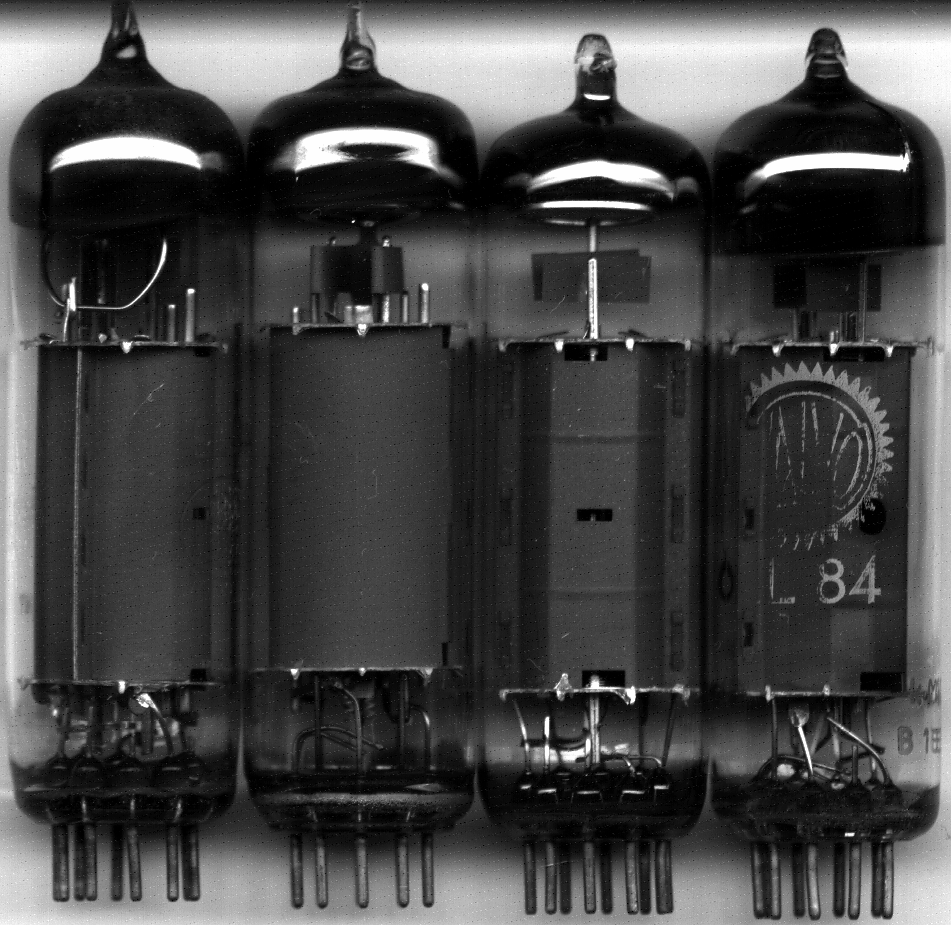

Die EL84 hat mit den beiden weitergenannten Typen nichts zu tun. Das 6,3V-Äquivalent der PL84 ist die EL86. Die UL84 stimmt bis auf die Heizdaten mit der PL84 überein. Die PL/UL84 wurden für Geräte ohne Netztransformator konzipiert, bei denen im Allgemeinen mit Betriebsspannungen um die 200V zu rechnen ist, während die EL84 die höheren Spannungen der trafobestückten Geräte auszunutzen weiß.

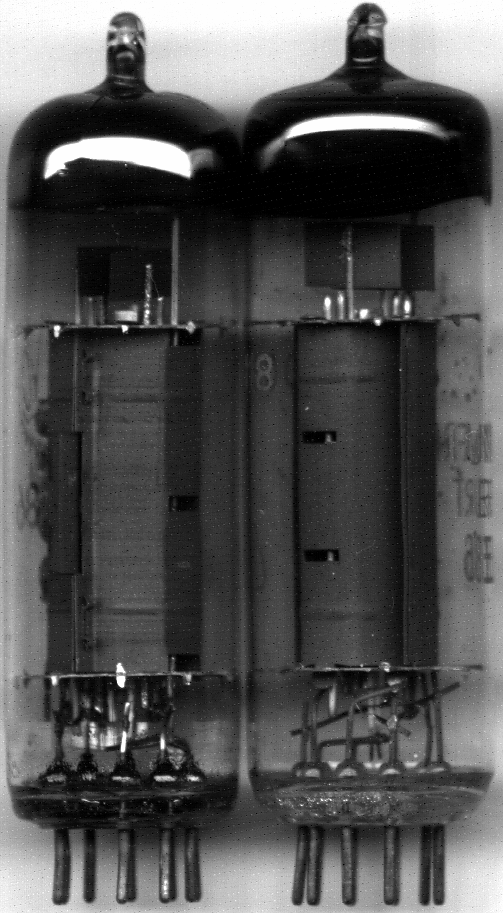

Rein optisch erscheinen die Anoden von PL/UL84 und EL86 wesentlich schlanker als die der EL84.
Die EM87 hat eine größere Kathode, daher auch mehr Heizleistung. Die Kathodenform ist die der EM80 sehr ähnlich (Dreieckskathode), während die EM84 eine einfache Ovalkathode besitzt.
 |

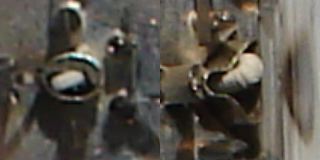

| Links eine EM84, rechts eine EM87, Ansicht jeweils stehendes System von der Seite. |

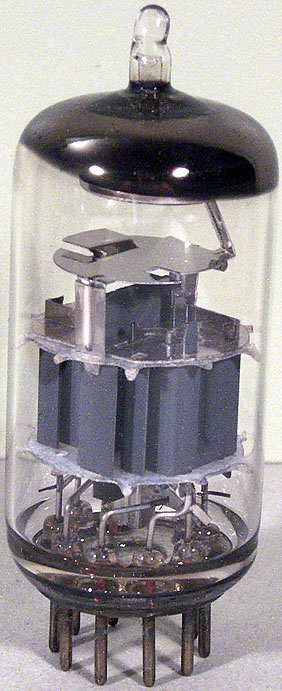

Hier gilt ähnliches wie bei EF80/85: Die PCC189 besitzt eine Regelkennlinie, die PCC88 nicht.
Bei 100 V Anodenspannung und -5 V Gittervorspannung ist kein meßbarer Anodenstrom bei der PCC88 zu verzeichnen, während bei der PCC189 je nach Grad der Kathodengüte zwischen 1,5 und 4 mA Anodenstrom zu messen sind. Der Anodenstrom der PCC88 setzt bei ca. -4,5 V sehr schlagartig ein.

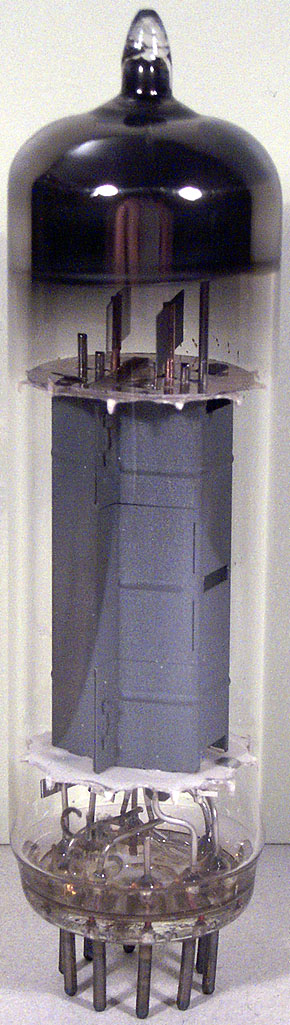

Die PL82 hat eine wesentlich ovalere und wuchtiger wirkende Kathode als die PL84.

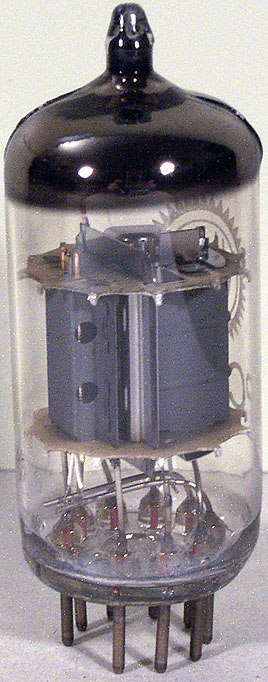

Auch bei diesen Typen ist die Anschlußbelegung gleich wie auch meist der Systemaufbau. Ein schräg zulaufender Träger für den Getterring hat sich als unzuverlässiges Unterscheidungsmerkmal erwiesen.
Die Trioden der beiden Systeme unterscheiden sich jeweils (wie oben) auch stark durch den Durchgriff, was man auch hier an der Gitterspirale sehen kann:
 |
| Links eine PCF80-Triode, rechts die einer PCF802. |
Eine grobe Vorunterscheidung ist anhand des Triodenteils möglich. Wenn dieser eher wie der symmetrische U-Profilaufbau einer ECC808 ausschaut, dann ist es definitiv eine PCF802. Wenn es der typische IU-Kasten ist, sollte man sich die Gitterspirale tatsächlich näher ansehen.
 |
| Links der symmetrische
U-U Aufbau, rechts der asymmetrische I-U Aufbau. |

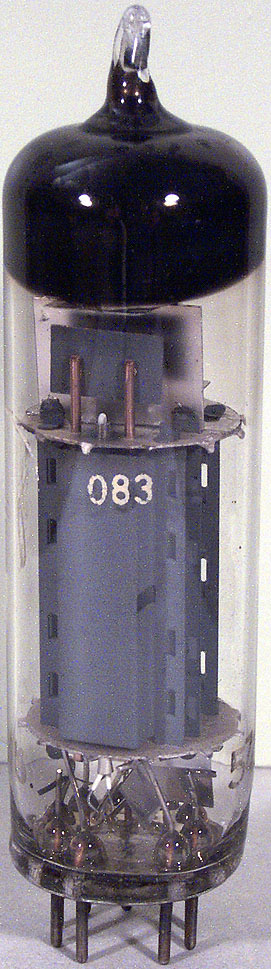

Interessanterweise sind sich die Trioden der E/PCL82 und der PCF802 sehr ähnlich, trotz der unterschiedlichen Abmessungen.
Ich habe gute Erfahrungen gemacht mit einer Überheizung auf knapp 200% Sollheizspannung, halten dieser Überheizung für 10 bis 30 Sekunden mit nachfolgendem Entladen eines auf 480V aufgeladenen Kondensators von 0,1 µF über die Strecke g1-k. Danach Abschalten der Heizung und eine Minute ruhen lassen.
