EL84 Mark 1: Vor dem Umbau
Startseite -> Bastel -> EL84 Mark 1 -> Vor dem Umbau

Es ist immer was Besonderes, etwas in die Finger zu bekommen, was man seit Jahren nicht mehr gesehen hat, selbst gebaut, damals mit weitaus weniger Erfahrung in diesen Dingen.

Ansicht von Vorne-Oben

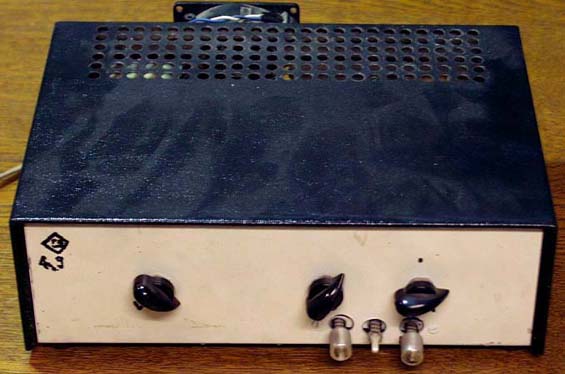

Gesamtansicht von vorne.

Ansicht von Hinten

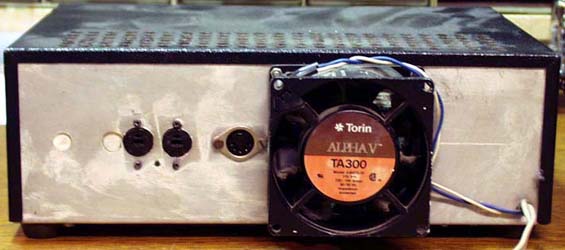

Die Rückseite.

Ansicht von Oben nach Innen

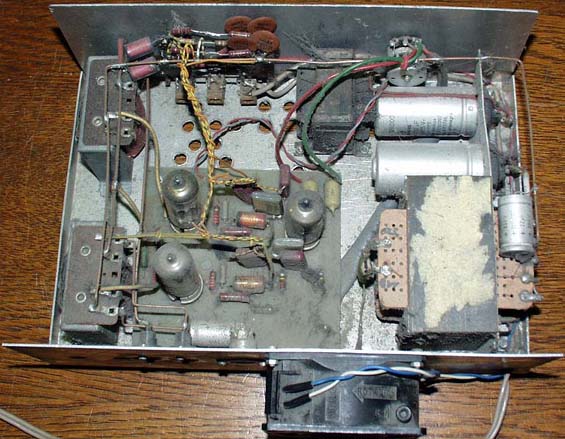

Das ziemlich verdreckte Innenleben.

Ansicht von Links nach Innen
Die Trafoseite. Vorne kann man die PL802 Endröhren erkennen.

Frequenzgang vor dem Umbau

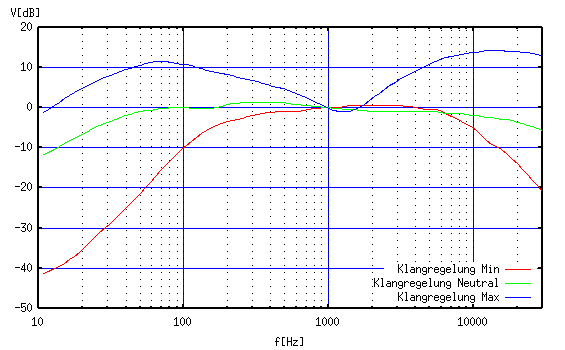

Der Frequenzgang vor dem Umbau.

Erstaunlicherweise ist der Frequenzgang vor dem Umbau ganz passabel, auch wenn ich hier bei den Messungen den Fehler gemacht habe und für jede Potistellung (Min, Neutral, Max) immer wieder einen Nullabgleich für 1kHz vorgenommen habe. Eigentlich sollte man hier dann auch noch die Dämpfung der alten, passiven Schaltung sehen.
