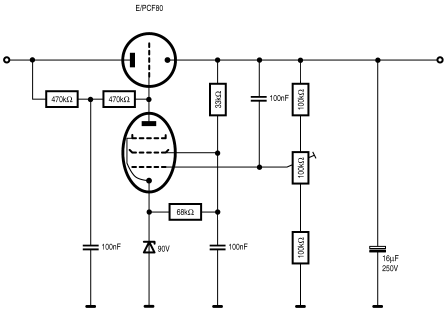

Die PCF80 ist eine recht häufig anzutreffende Röhre. Hier habe ich die Stabilisierungsschaltung vom Netzteil1 abgewandelt und aus Platzgründen statt eines Glimmstabilisators eine Zenerdiode eingesetzt.

Hiermit kann man prima kleine Projekte (Vorverstärker) speisen, bei denen die Versorgungsspannung nur eine sehr geringe Restwelligkeit aufweisen darf, um übermäßigen Brumm zu vermeiden.

Wichtig ist nur, daß die Kathoden-Fadenspannung nicht überschritten wird, speziell wenn man die äquivalente E-Type verwendet, die nur 100 V zwischen Faden und Kathode verträgt. Hier empfiehlt es sich, den Heizkreis auf den Mittelwert aller zulässigen Kathoden-Fadenspannungen hochzulegen, oder noch besser eine separate Heizwickung.

Theoretisch sollten auch PCF82 und PCF802 geeignet sein. Deren Trioden haben allerdings einen geringeren Durchgriff, was eine Umdimensionierung der Schaltung notwendig macht.
