Aussteuerungsanzeige-Alt

Startseite -> Bastel -> Aussteuerungsanzeige -> Aussteuerungsanzeige-Alt

Vor über einem Jahr hatte ich abends ein wenig Langeweile, heraus kam das da:

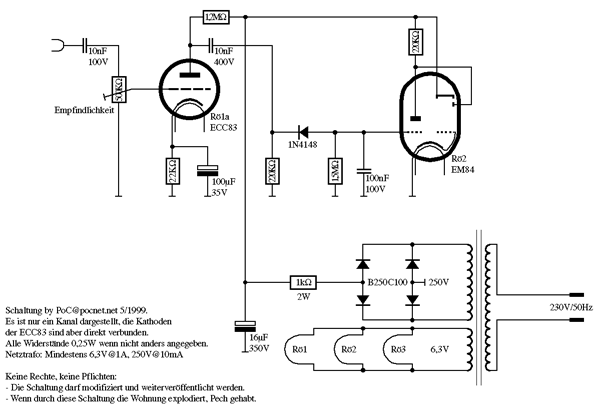

Die Schaltung eines Kanals
Über den Kalibriertrimmer gelangt das Signal an das Gitter der Vorröhre. Der Kathodenwiderstand für die Vorspannungserzeugung ist mit einem Kondensator abgeblockt, um eine hohe Verstärkung zu erreichen. Wegen des geringen Stromes durch den hohen Anodenwiderstand habe ich den Kathodenwiderstand auch etwas höherohmig ausgelegt. Die Bestückung ist nicht kritisch, es können auch problemlos ECC82 oder ECC81 eingesetzt werden, was gerade vorhanden ist.
An der Anode wird das Signal ausgekoppelt und gleichgerichtet und mit einer gewissen Zeitkonstante geglättet.

Durch die recht empfindlich ausgelegte Vorverstärkung kann die Schaltung auch problemlos an Tape-Ausgängen mit DIN Anschlüssen (die meistens im Pegel um eine Potenz niedriger als heutige Ausgänge) betrieben werden.

Der Aufbau kann auch ordentlicher gemacht werden, aber es ist ja auch nur eine Versuchsschaltung.

Klicks auf die Bilder öffnen diese in voller Größe in einem separaten Fenster (2048x1536 Pixel).

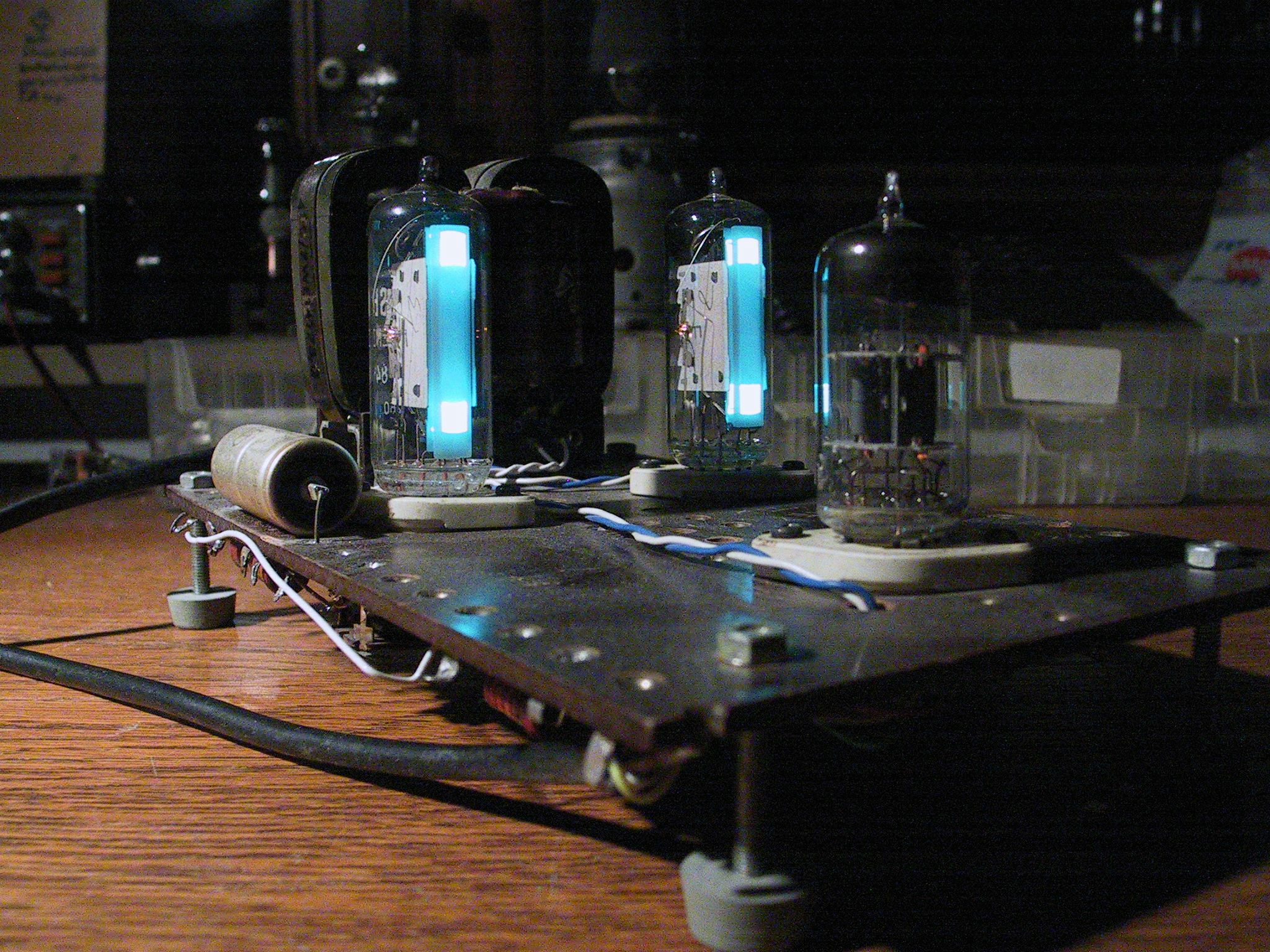

Gesamtansicht
im Vordergund die Vorverstärkerröhre.

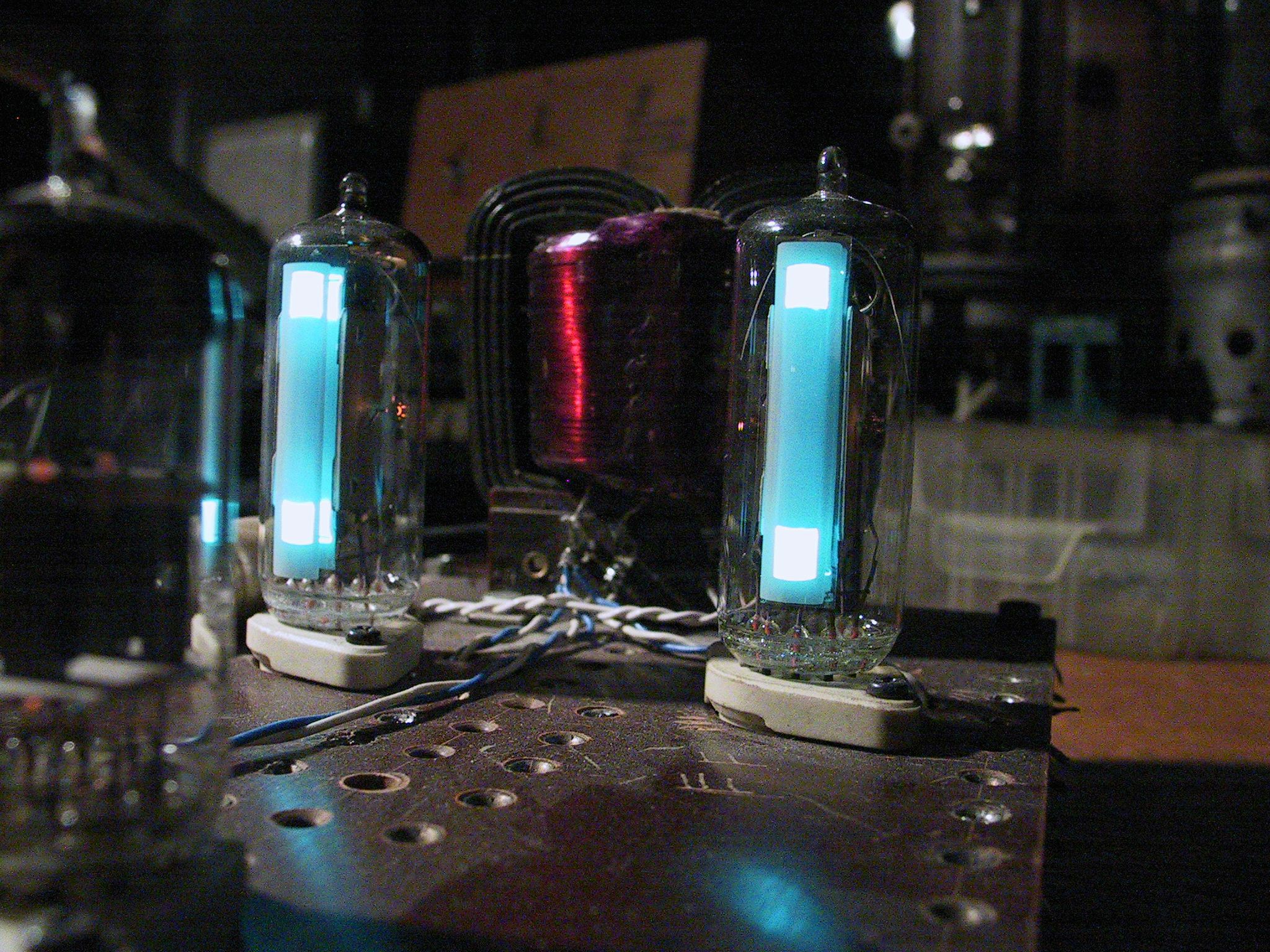

Detailansicht einer EM84
im Hintergrund einer der seltenen Schnittbandkerntrafos.

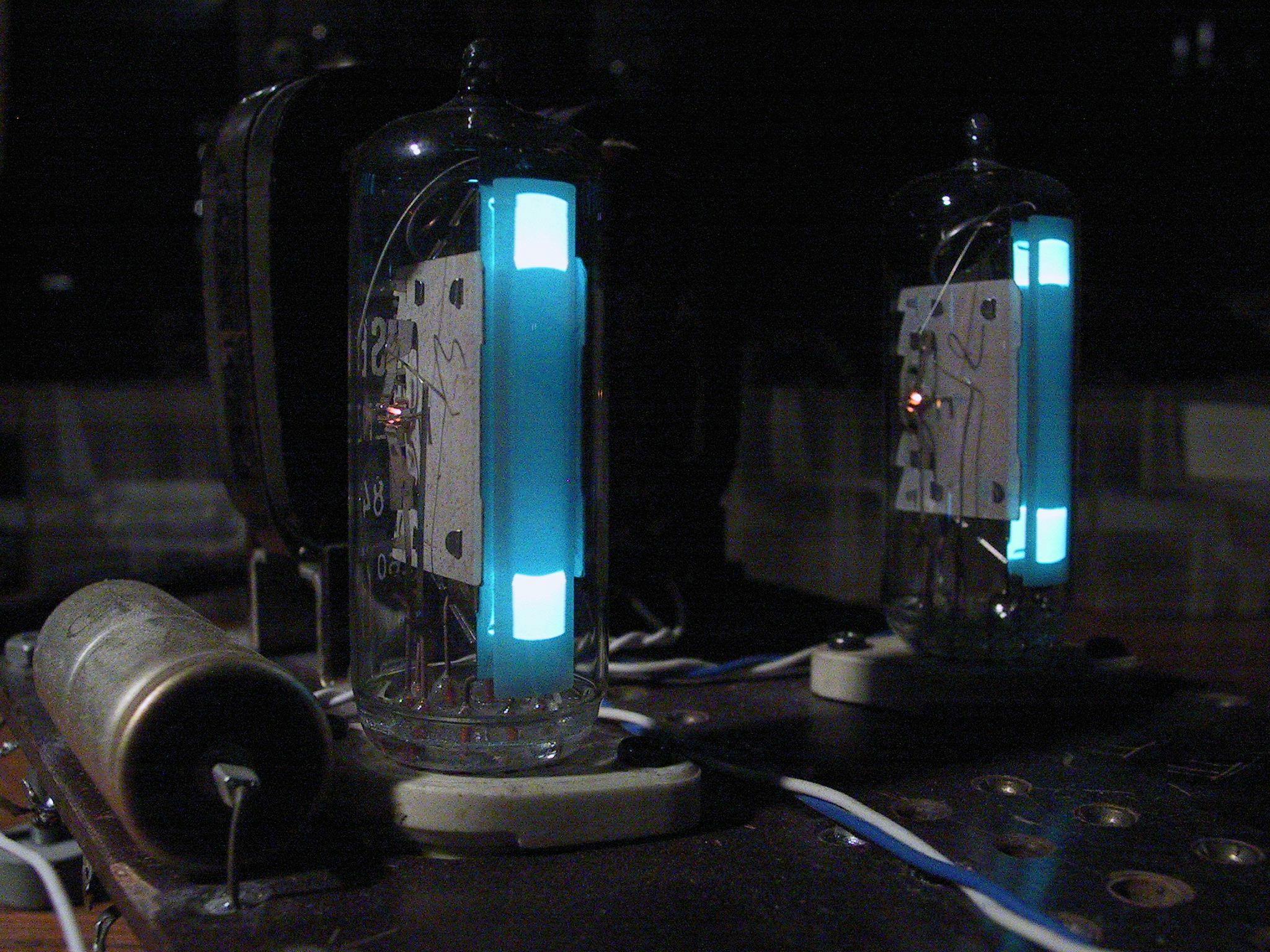

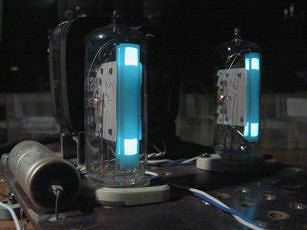

Blick von links
links der Netzsiebelko.

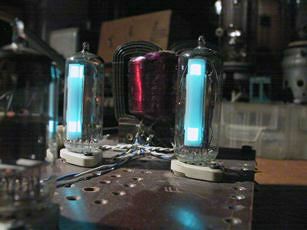

Blick von rechts
im Vordergund die Vorverstärkerröhre.

Gesamtansicht im Vordergund die Vorverstärkerröhre.	Detailansicht einer EM84 im Hintergrund einer der seltenen Schnittbandkerntrafos.
Blick von links links der Netzsiebelko.	Blick von rechts im Vordergund die Vorverstärkerröhre.
