Eine Endstufe mit Trioden. Das wäre was. Aber mit echten Trioden, nicht eine ELirgendwas mit Schirmgitter an die Anode geknotet. Ein Versuchsballon mit ECC82. Die Ausgangstrafos habe ich bei ->BtB mit der Angabe "Bitte 2xECC82-Übertrager, Gegentakt" wickeln lassen. Kostenpunkt wie ECL86-Eintakt, ist aus der dortigen Preisliste ersichtlich.

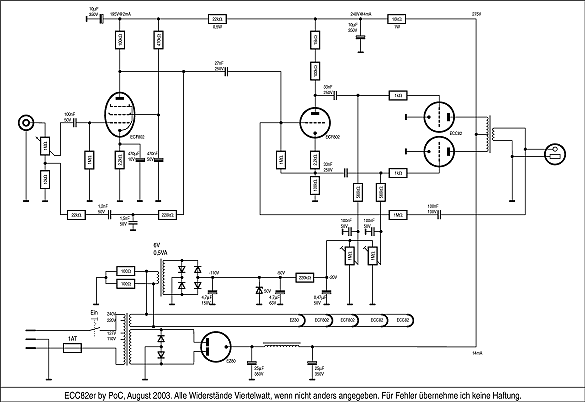

Schaltbild
Die Schaltung des Verstärkerchens

Konzipiert als Kleinleistungsverstärker mit entsprechend geringer Leistungsaufnahme, z. B. für den Computerschreibtisch, macht sich die Schaltung sehr gut, gelangt mit ihren nicht ganz 2x 1W Sinus aber schnell an ihre Grenzen. Es empfiehlt sich hier, Schallwandler mit möglichst hohem Wirkungsgrad (und möglichst wenig leistungsfressender Frequenzweiche) zu benutzen, dann ist die Schaltung auch für größere Wohnräume ausreichend und schafft ohne hörbare Verzerrungen mehr als Zimmerlautstärke! Interessant ist in dem Zusammenhang, daß die Ausgangsleistung bei wesentlich geringerer Ruhestromaufnahme sehr ähnlich derjenigen des EL95-Verstärkers ist.

Ein paar Worte zur Schaltung:
Hier habe ich versucht, über das Lautstärkepoti und die Pentode eine gehörrichtige Lautsteärkeeinstellung zu realisieren, die auch leidlich gut funktioniert. Der Nachteil ist, daß sich die Lautstärke nicht ganz auf 0 reduzieren läßt. Bis auf die Auswahl der zugegebenerweise exotischen ECF802 als Treiberröhre bietet die Schaltung ansonsten nichts besonderes. Mit einem passenden Trafo läßt sich der sowieso schon geringe Störabstand durch Einsetzen von PCF802 und 0,3 A Gleichstromheizung noch weiter drücken. Die EZ80 als Gleichrichterröhre ist eher ein optischer denn ein funktioneller Faktor.

Der Aufbau ist zur Abwechslung mal relativ locker. Im Schaltbild derzeit nicht berücksichtigt ist der Eingangswahlschalter. Das ordentliche Verlegen der Leitungen hat sich im Nachhinein als Katastrophe erwiesen: Das Teil schwingt munter, wenn man den Eingangswiderstand der Pentode zu sehr vergrößert (Rg1). Hier werde ich mal noch nachbessern.
Brummen und Rauschen ist bei dieser Schaltung so gut wie nicht vorhanden, eine sehr positive Nebeneigenschaft. Man kommt daher auch mit kleinen Netzelkos aus.

Iinzwischen habe ich an dem Verstärkerchen noch kleinere Modifikationen vorgenommen, die noch nicht in diese Beschreibung eingeflossen sind. So ist der auf den Bildern ersichtliche DIN-Kurzschlußstecker, der für einen späteren Subwooferanschluß (aktiv) gedacht war, rausgeflogen, weil ich das eh nicht realisiert bekomme, rein zeitlich. Dafür habe ich als Lochstopfer eine EBC91 eingebaut. Siehe sorgt mit ihrem Triodensystem für eine Vorverstärkung der NF für die Aussteuerungsanzeige. Ein Diodensystem richtet die negative Vorspannung der ECC82 gleich, die andere Diode erzeugt die Richtspannung der Aussteuerungsanzeige.


Klicks auf die Bilder öffnen diese in voller Größe in einem separaten Fenster.

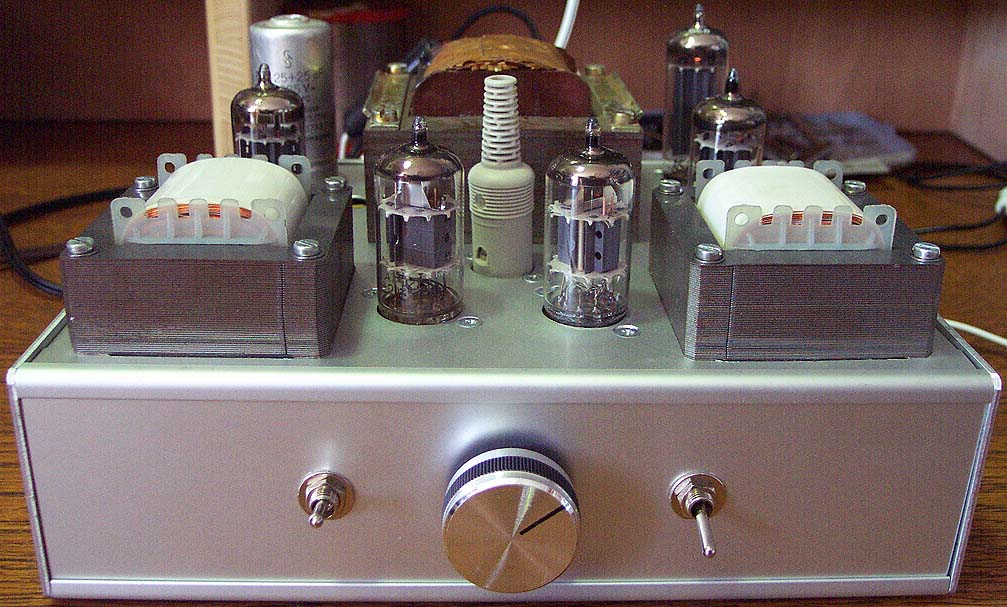

Ansicht von Vorne-Oben
Gesamtansicht von der besten Seite.
Der DIN-Stecker in der Bildmitte fungiert im Moment nur als Kurzschlußstecker, hier habe ich eine
Postpentoden-Andockmöglichkeit für einen noch zu bauenden Subwooferteil vorgesehen.

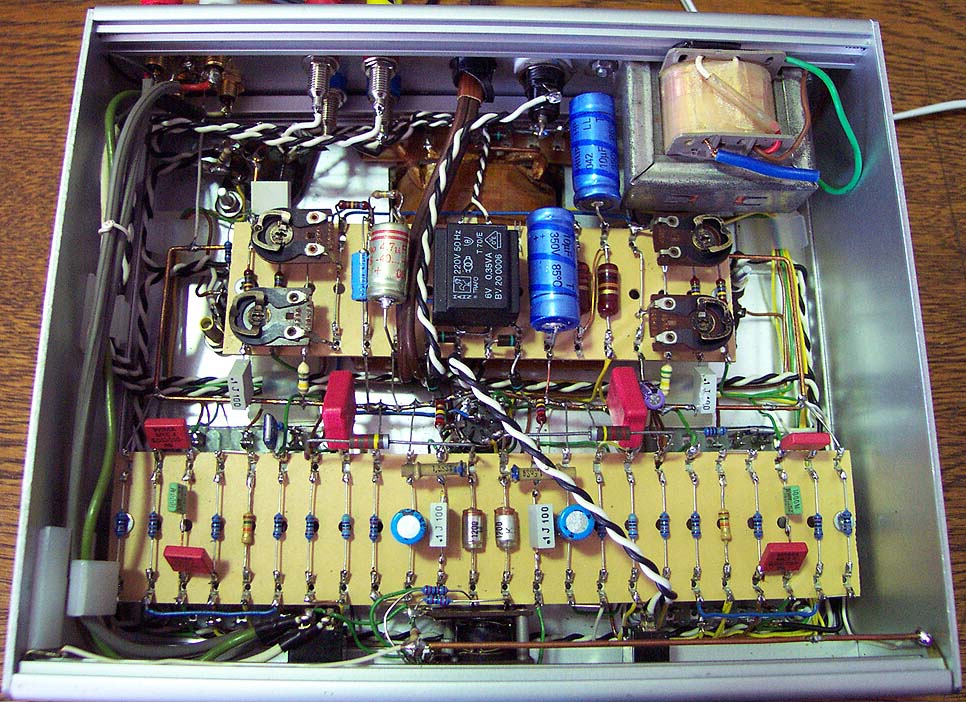

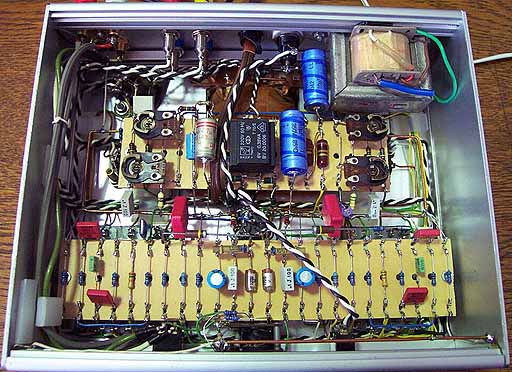

Ansicht von Innen
Das Innenleben,
Rechts oben sieht man gut die Netzdrossel.
